Вертикальные моечные машины для стекла
Изображения товара
Информация о товаре
- Область применения
-
Отличительные особенности станка
- Видео
- Каркас станка и корпус моечной кабины
- Зона мойки стекла
- Автоматическая регулировка толщины стекла
- Регулировка скорости подачи стекла
- Сушка стекла
- Подача стекла в зону мойки
- Замкнутая система циркуляции воды
- Пульт управления
- Электроника
- Лампы для контроля качества мойки стекла
- PLC контроллер Mitsubishi (дополнительная опция)
- Технические характеристики
Область применения

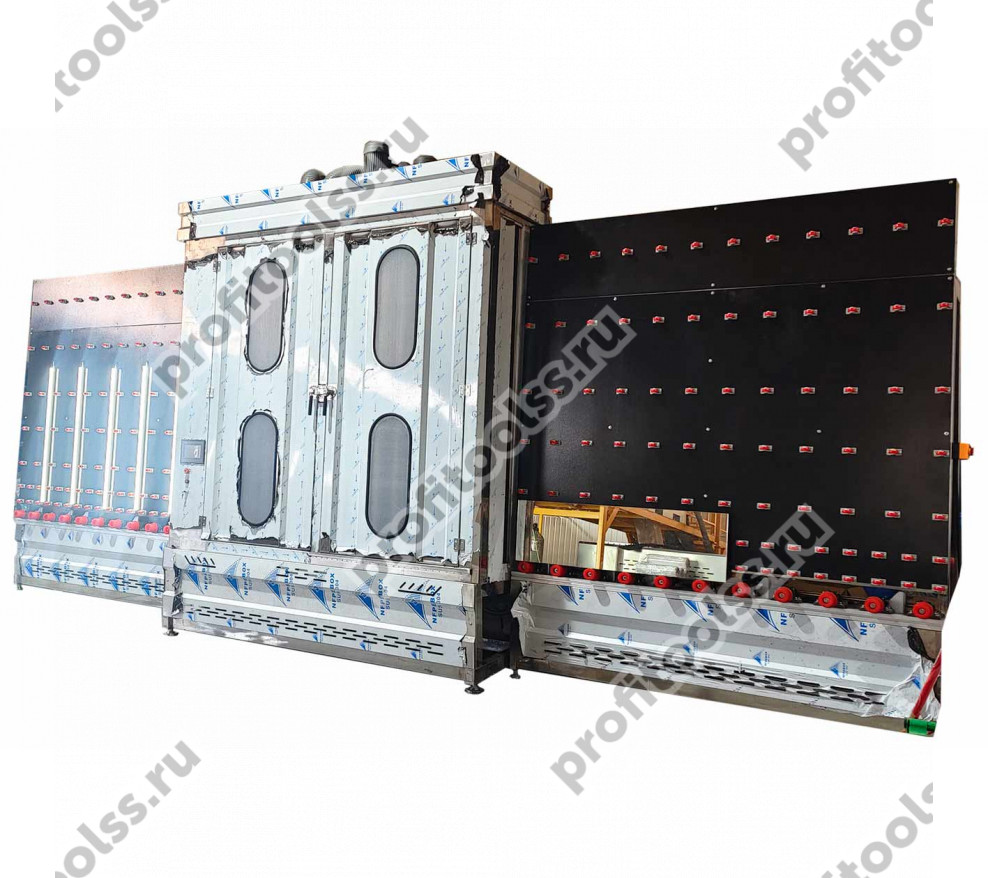

Станок предназначен для одновременной мойки и сушки листового стекла и зеркал с двух сторон. Станок рекомендуется для крупносерийных и серийных производств стекольной продукции и стеклопакетов.
- стекольные мастерские
- изготовление стеклопакетов
- мебельные производства
- строительная индустрия
Отличительные особенности станка

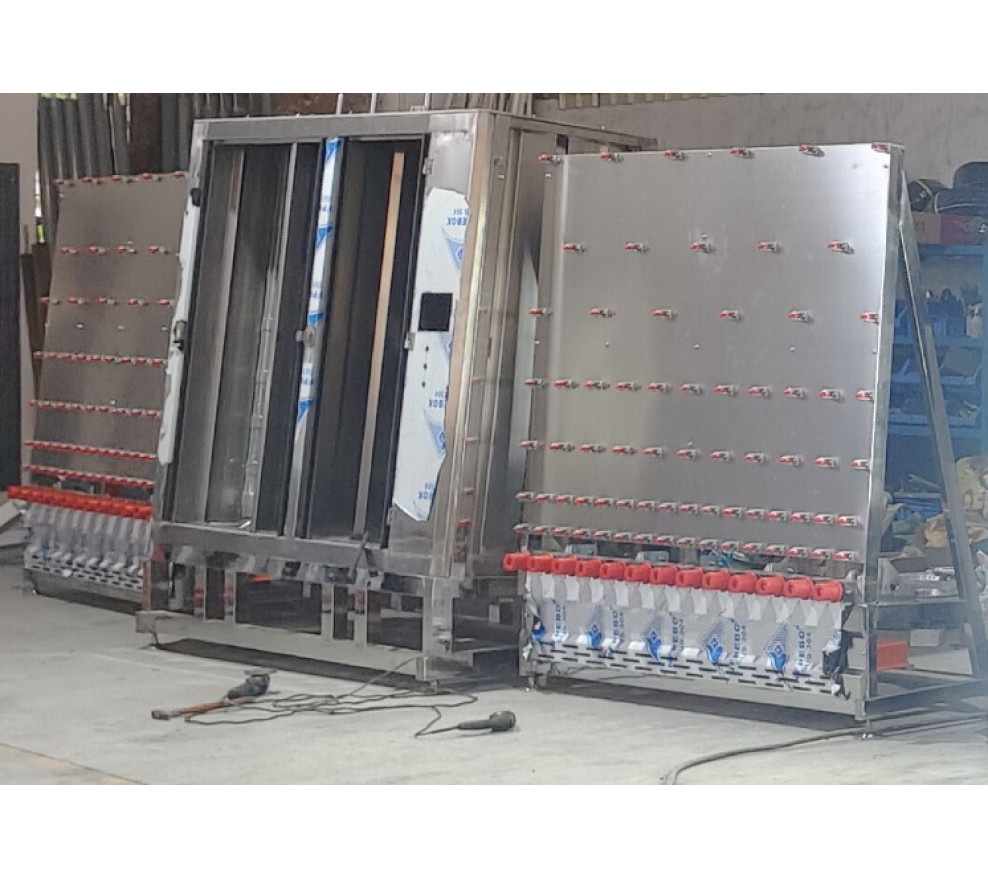

Каркас станка сварен из нержавеющей стали квадратного профиля. Корпус моечной кабины изготовлен из утолщенной нержавеющей стали, сваренной целиком, обладает высокой прочностью и не поддается деформации. Все элементы, соприкасающиеся с водой также выполнены из нержавеющей стали, меди, нейлона и т.д. Марка нержавеющей стали 304 имеет превосходные температурные свойства, может использоваться в условиях агрессивной среды.

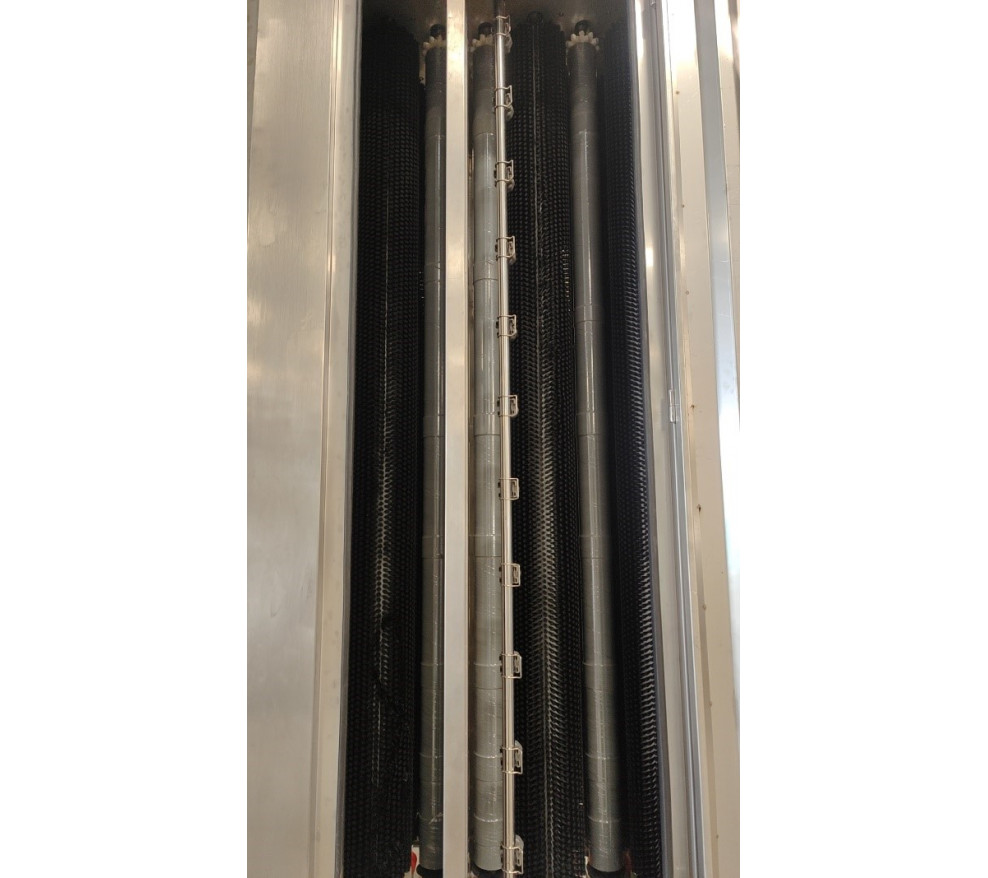

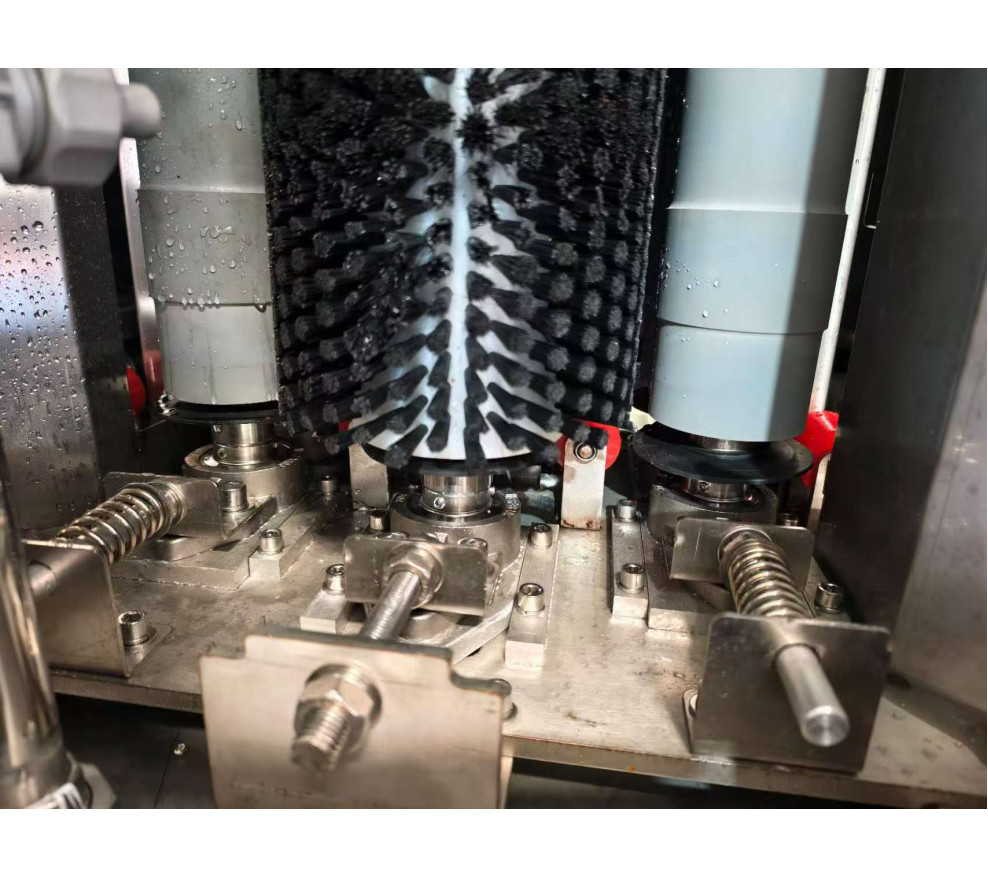

Зона мойки оснащена 3-мя парами щеточных валов. Щеточные и подающие валы изготовлены из нержавеющей стали, диаметр щеточных валов 160 мм, диаметр подающих валов 80 мм. Секции мойки и ополаскивания разделены пластиной, что помогает избегать смешивания грязной воды и способствуют ускорению фильтрации и рециркуляции воды.
Автоматическая регулировка толщины стекла от 3 до 12 мм за счет пружины, изготовленной из нержавеющей стали.

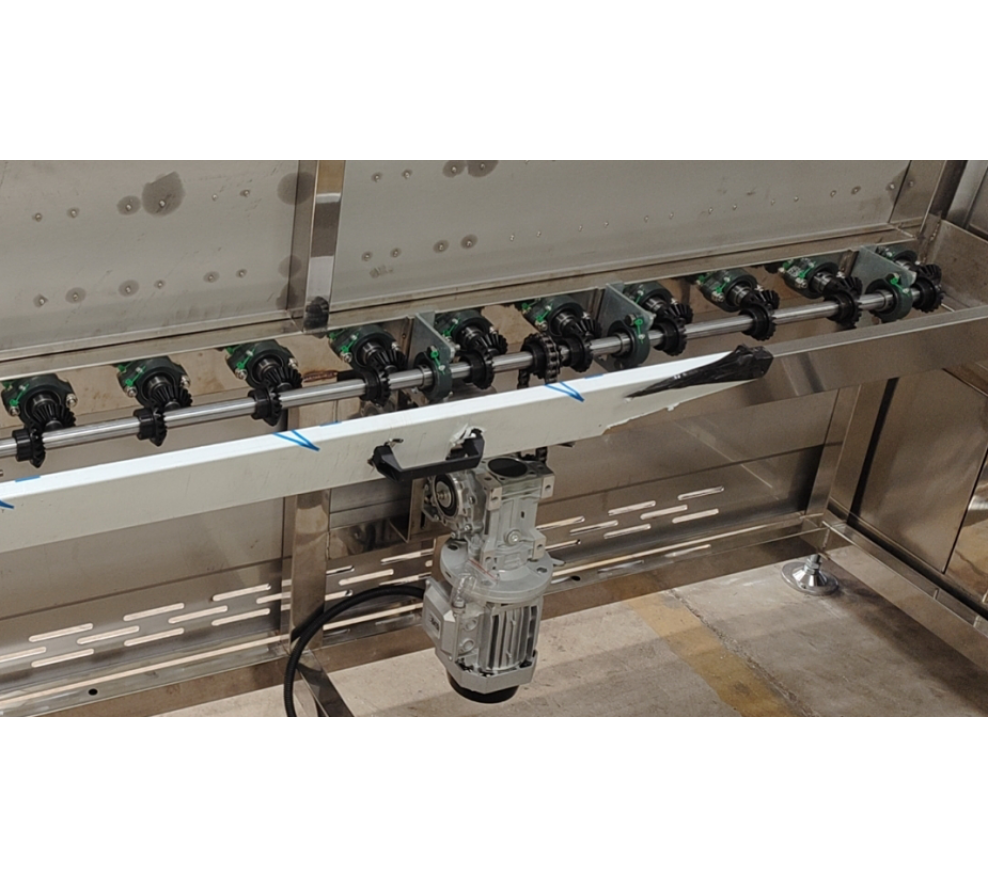

Регулировка скорости подачи осуществляется бесступенчато с пульта управления за счет конической зубчатой передачи. Для стекла до 5 мм можно использовать максимальную скорость подачи до 10 м/мин. Для стекла 8-12 мм рекомендуемая скорость подачи ≤5 м/мин.

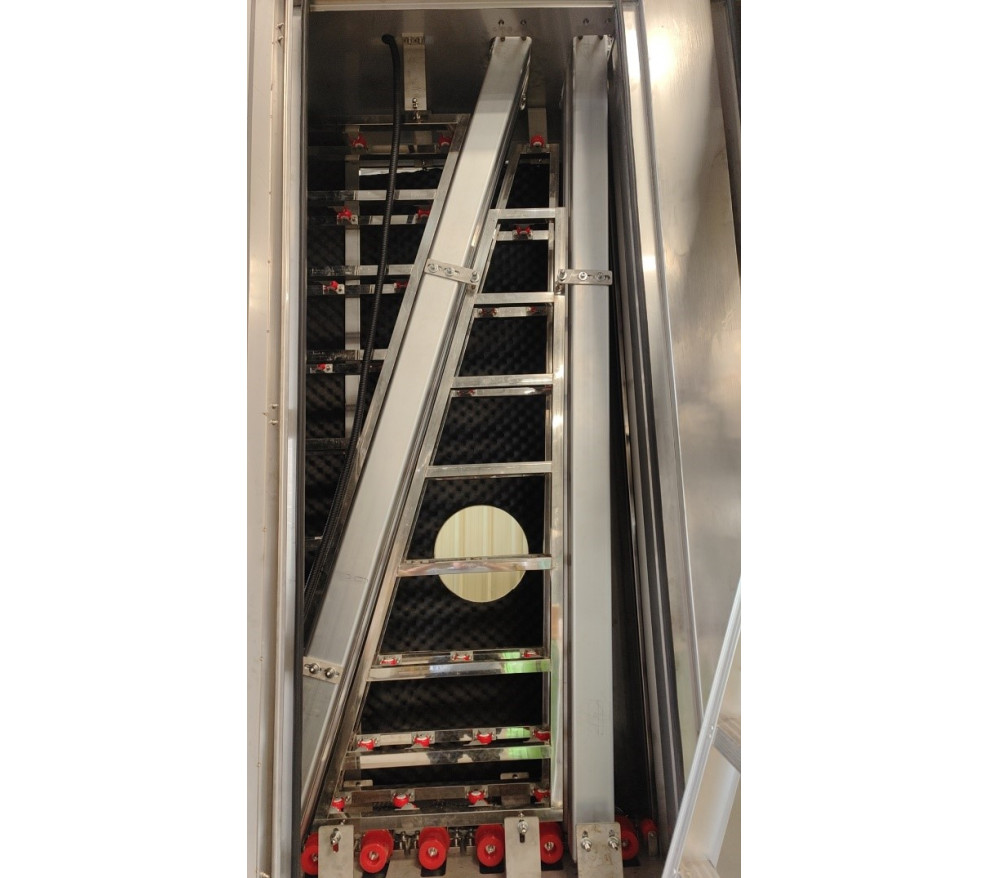

Две пары воздушных ножей и вентилятор высокого давления с подогревом воздуха осуществлят сушку стекла. Температура воздуха настраивается в ручную.

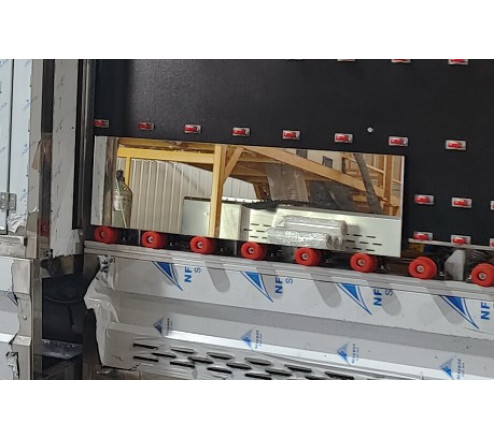

Подача в зону мойки осуществляется по полиуретановым роликам. По требованию заказчика стандартную подачу справа на лево можно заменить на слева на право. На выходном конвейере установлен оптический датчик остановки стекла. Для удобства разгрузки стекла больших размеров можно использовать педаль, включающая подачу стекла.

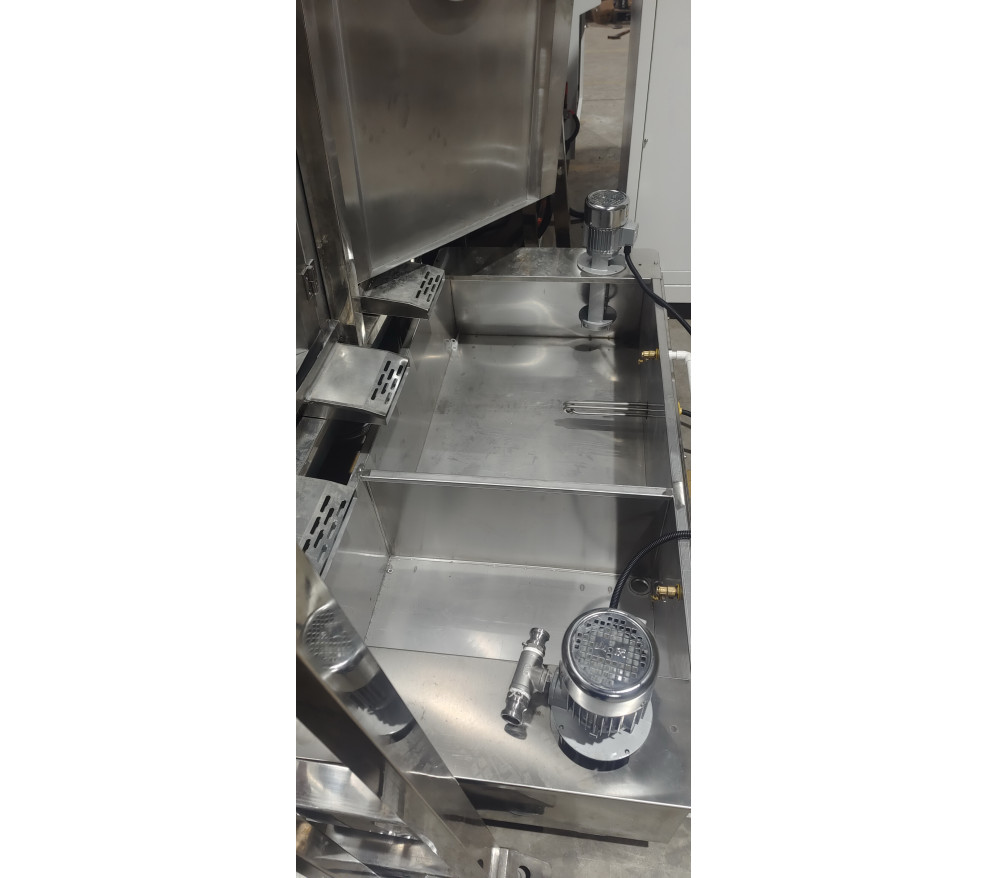

Станок оборудован замкнутой системой циркуляции воды. Баки выполнены из нержавеющей стали, что обеспечивает неограниченный срок службы. В баке установлена система нагрева воды и помпы из нержавеющей стали.

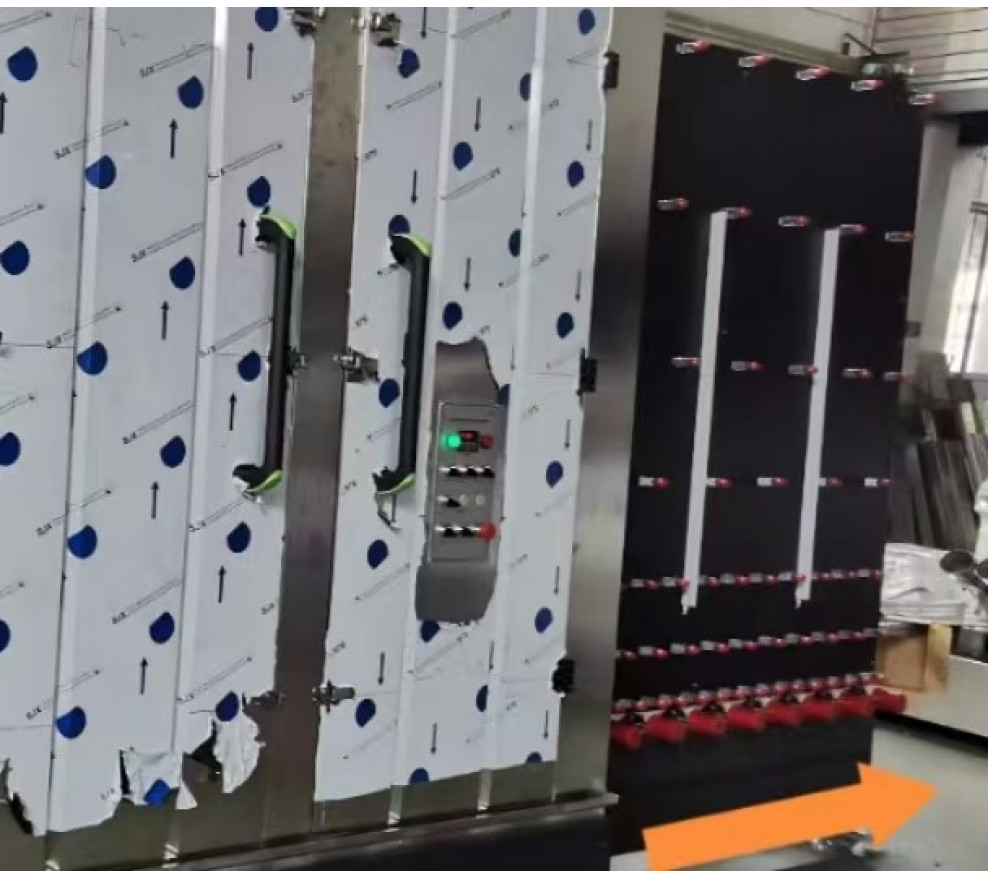

Все основные настройки производятся с пульта управления.

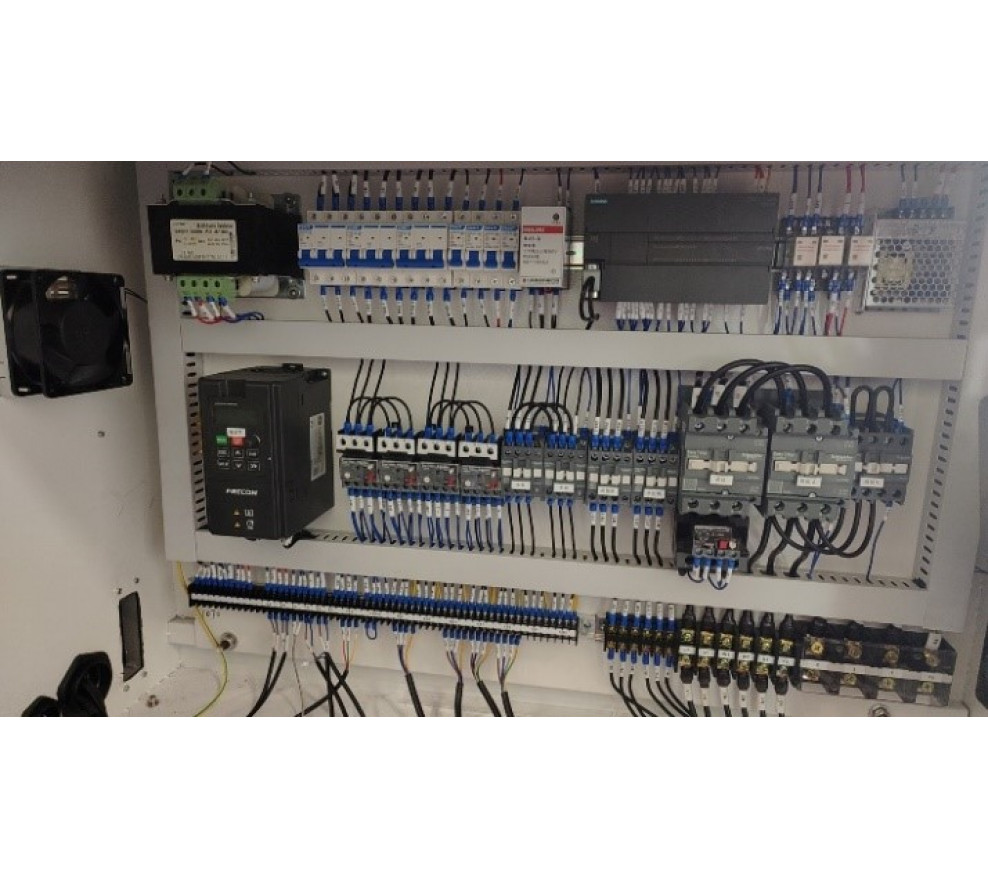

Электрические компоненты от ведущих европейских производителей.

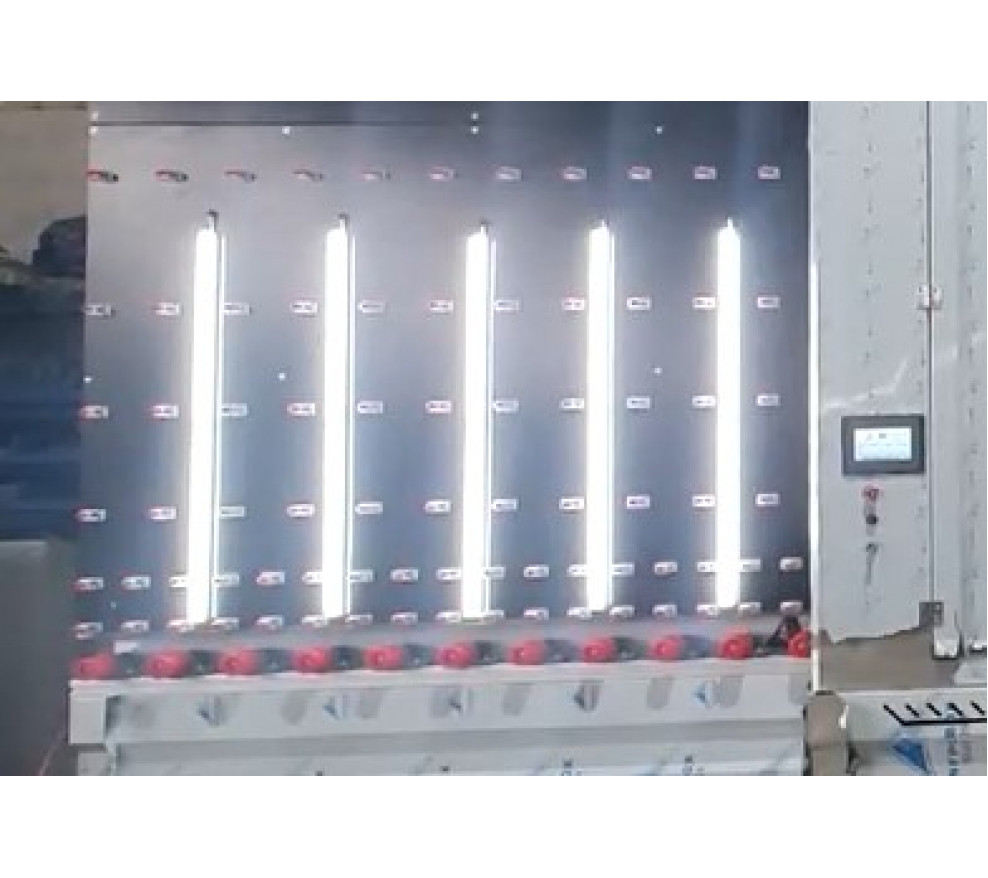

Для контроля качества мойки стекла и выявления дефектов на выходном конвейере установлены специальные лампы.

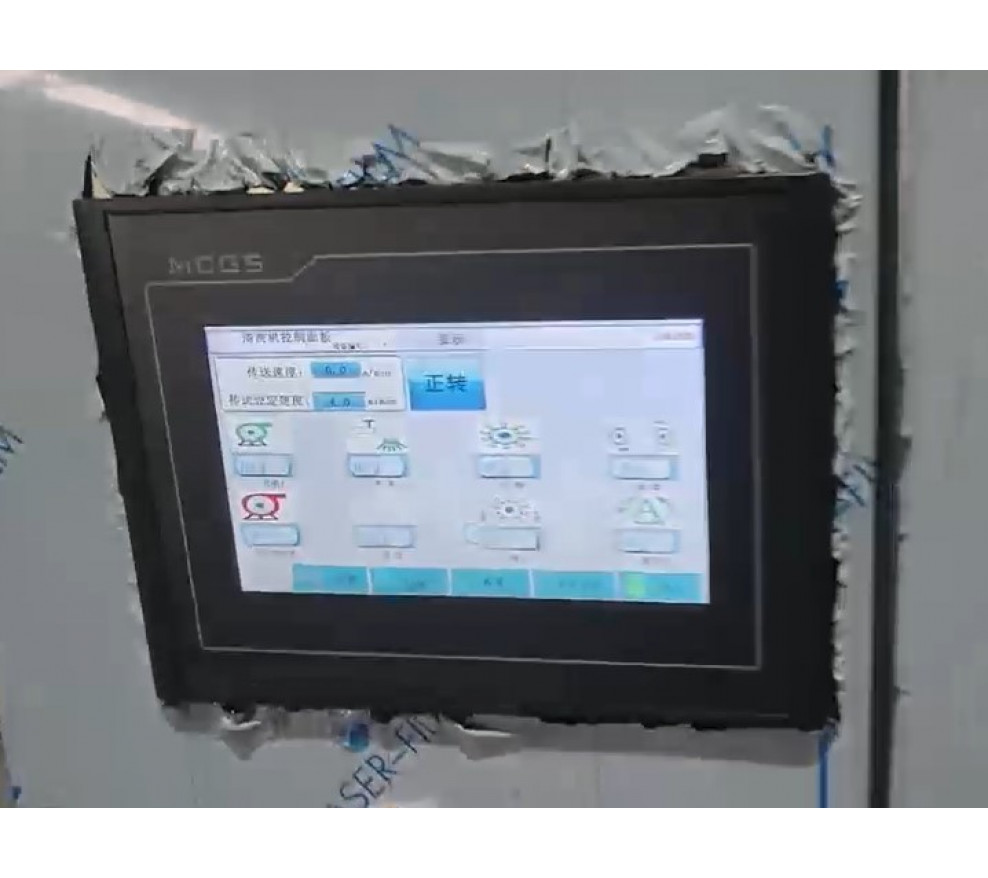

PLC контроллер Mitsubishi с помощью которого можно задавать все необходимые параметры обработки.
Технические характеристики
- Модель станка 1600 2000 2500 3000
- Габаритные размеры, мм 6450х2000х2850 6450х2000х3250 6850х2000х3750 7250х2500х4250
- Высота рабочего стола, мм (580/750) ± 50 (580/750) ± 50 (580/750) ± 50 (580/750) ± 50
- Мин. размер обрабатываемого стекла, мм 450х200 450х200 450х300 450х450
- Макс. размер обрабатываемого стекла, мм 2500х1600 2500х2000 3000х2500 3500х3000
- Толщина обрабатываемого стекла, (мм) 2,5-12 2,5-12 2,5-12 2,5-12
- Скорость подачи стекла, м/мин 1-10 1-10 1-10 1-10
- Количество щеточных валов 6 6 6 6
- Количество воздушных ножей Одна диагональная и одна прямая пары Одна диагональная и одна прямая пары Одна диагональная и одна прямая пары Одна диагональная и одна прямая пары
- Мощность вентилятора,кВт 11 15 18,5 22
- Общая мощность, кВт 37 41 49 56
